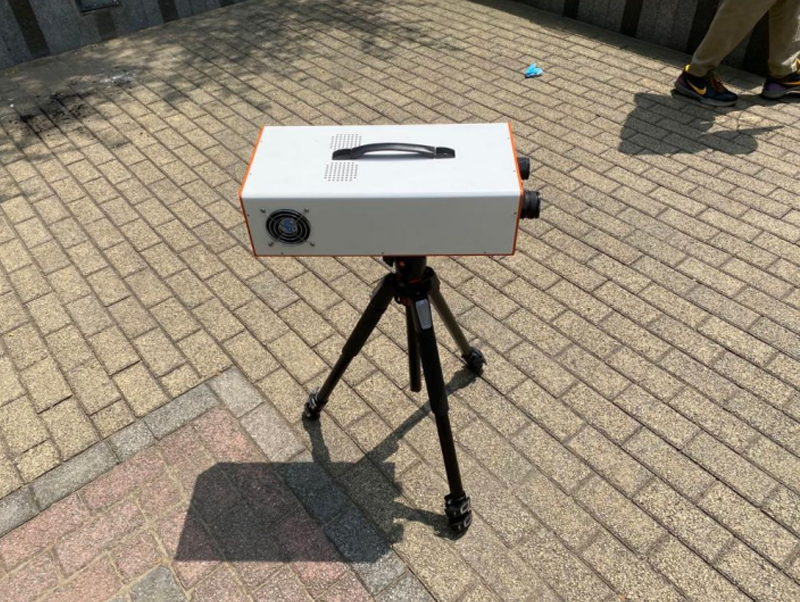

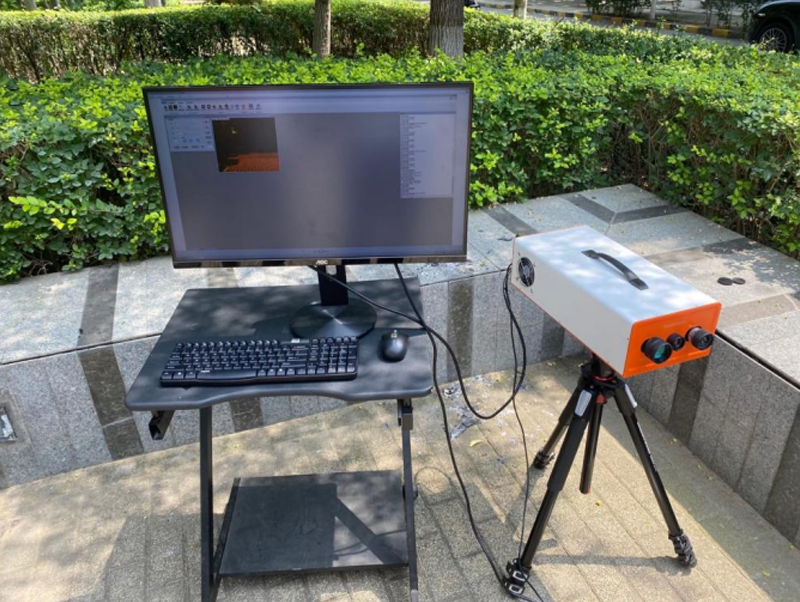

Gaiafield-RT10-RT25 面阵型可见光短波光谱成像系统

·一键实现自动曝光、自动调焦、自动扫描速度匹配、自动采集并保存数据

·辅助取景摄像头实现对拍摄区域的监控

·内置电池，可连续工作4小时（可见-近红外）

·数据预览及校正功能：辐射度校正、反射率校正、区域校正、镜头校准、均匀性校准

·镜头可更换

·内置暗背景采集Shutter

·只需一根USB线实现连接通信

·数据格式完美兼容Evince、Envi、SpecSight等数据分析软件

·支持Win7~10-32位及64位系统

·高配版可内置微型处理器，利用手机、Ipad通过Wifi热点远程控制

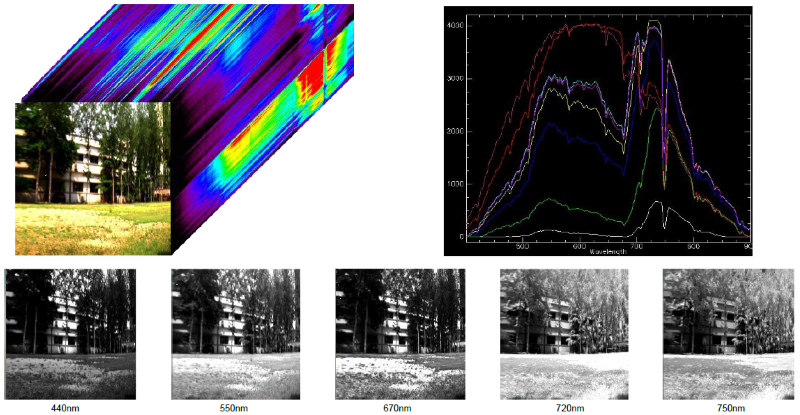

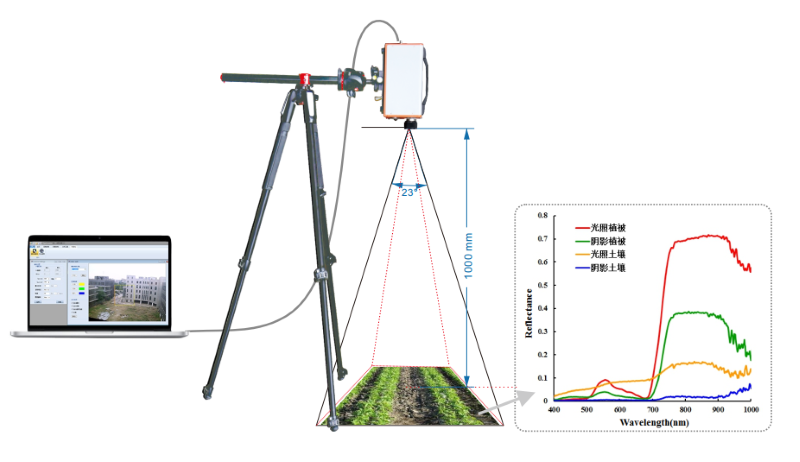

GaiaField便携式高光谱系统是双利合谱研制的一款超便携式高光谱成像仪器。使用此系统进行图像采集扫描，在获得目标影像信息的基础上，还可以获得数百甚至上千波段的光谱信息。

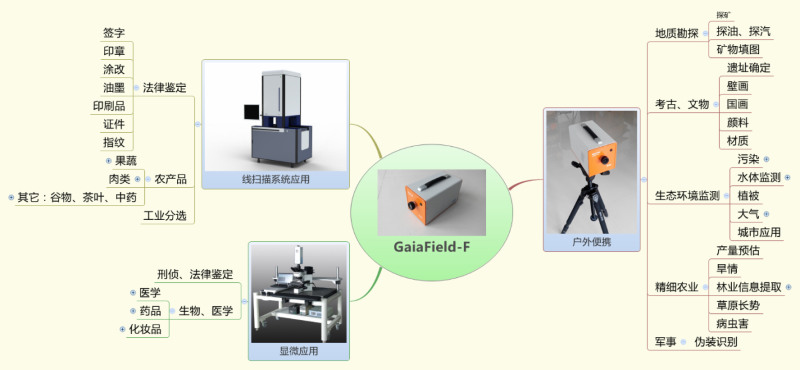

GaiaField系统有着轻便灵活，续航能力出色、智能化、数据分析处理功能齐全、能够实时监控等特点。广泛适用于户外和实验室内的应用需求，例如：目标探测与识别、伪装与反伪装等军事领域，地面物体与水体遥测、现代精细农业等生态环境监测领域，刑侦、文物保护、生物医学、塑料垃圾、烟草烟叶的工业分选，化学气体燃烧火焰、地质矿石分析，油气岩层荧光分析等等领域。

覆盖可见光与近红外

全波段可提供超过1700（@可见-近红外）个光谱通道，可自由选择

GaiaField便携式高光谱系统采用了高分辨率的成像光谱仪。在可见光波段，光谱分辨率高达2.8nm，即使在短波红外波段也能达到10nm。更多的光谱通道意味着更多的信息，有助于研究人员通过对连续光谱的分析、反演，获得更多的高价值数据细节。

独有的软硬件功能

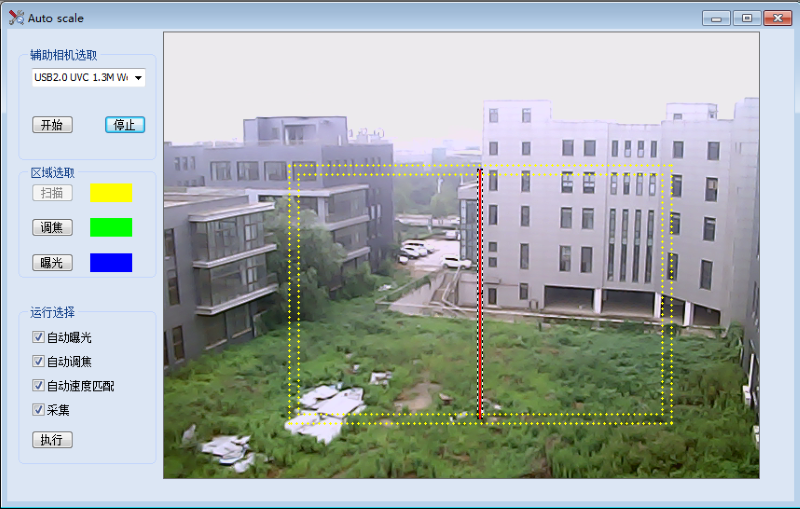

500W像素辅助摄像头的实时监控功能

·通过辅助摄像头观察目标拍摄区域

·当前狭缝位置指示

·自动曝光与自动调焦区域可自选，直观方便，仅需鼠标即可完成操作

·过度曝光饱和提示

·物距计算功能

·内置Shutter，方便暗背景采集

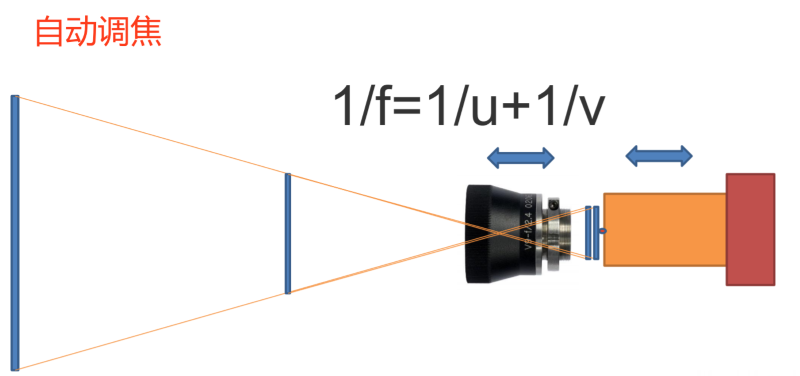

自动调焦功能

·业内首创自动调焦技术，解决了传统手动调焦方式调焦不易判断和操作不便的问题。

·通过自动调焦实现对物距的测量

传统光谱相机进行调焦时，需要使用者在调焦的同时，观察采集屏幕，通过判断图像边界的锐利程度来完成操作。操作复杂，效率低。即使有经验的使用者也难以手动调整至*佳状态。自主研发的自动调焦模组与算法，使以上问题得到了根本解决。每位使用者仅需单键操作，15秒内系统将自动完成对焦，无需任何额外知识，只需一次单击即可全自动完成。

通过自动对焦功能的实现，还可以有效测量物距，进而实现扫描电机速度的自动匹配

自动扫描速度匹配、自动曝光、自动调焦

·自动曝光：根据当前光照环境，进行曝光测试，获得精准的曝光时间。在得到*佳信噪比的同时，又可避免过度曝光造成数据作废，同时软件具有实时过度曝光监视功能。

·自动扫描速度匹配：根据当前的曝光时间等参数，进行测试拍摄，得到实时帧速，进而计算出合适的扫描速度，从而避免了扫描图像的变形（拉伸@扫描慢或压缩@扫描快）

规格参数表

技术应用：

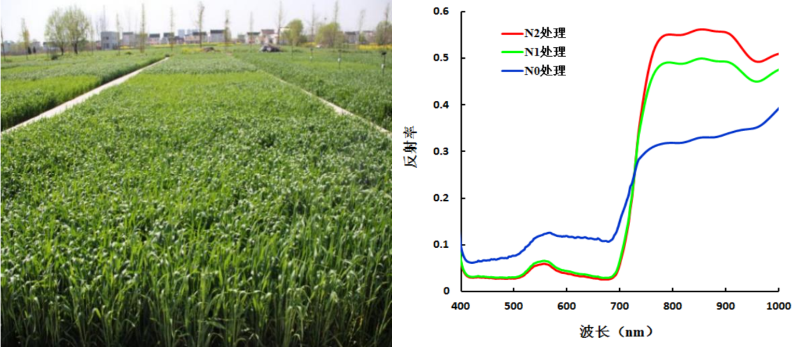

农作物氮处理试验农田

说明：采集不同施氮水平小麦的光谱数据，检测作物氮含量/叶绿素等农学指标，为农业*确管理作技术支撑

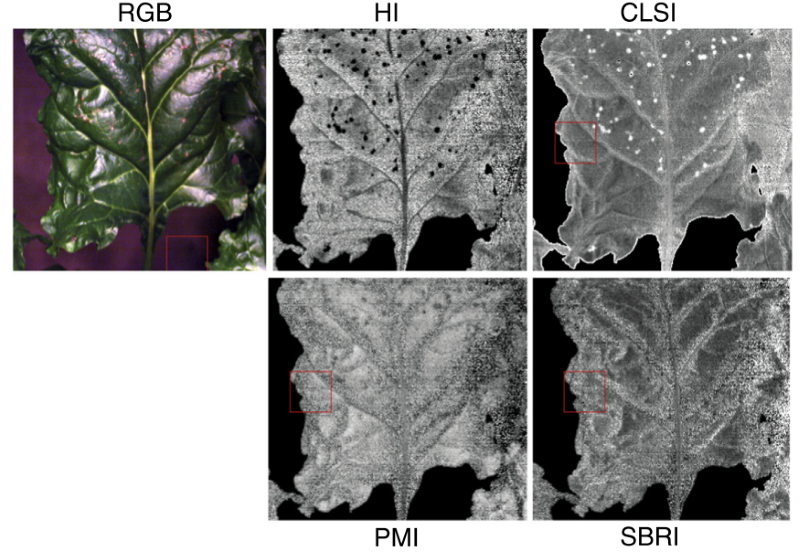

作物病害检测

说明：通过构建不同的光谱指数，构建作物病害监测模型，用于预防检测作物病害。其中HI:为健康指数（534 nm、698 nm、704 nm)；CLSI：角斑病指数(570 nm、698nm、734 nm)；PMI：白粉病指数(520 nm、584 nm、724 nm）；SBRI：甜菜锈指数(513 nm、570 nm、704 nm)

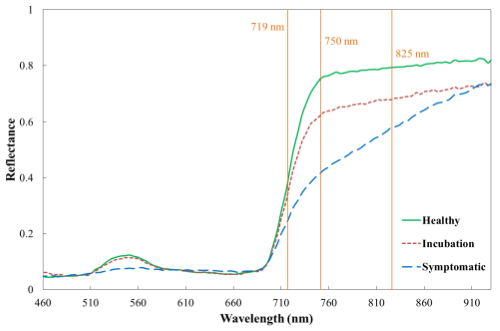

病害潜伏期预测

说明：草莓炭疽病感染不同阶段的光谱反射率变化，从图中可知健康叶片、干扰叶片和发病叶片光谱曲线差异较为明显，基于逐步判别分析获取草莓炭疽病感染不同阶段的特征波段（719 nm\750nm\825nm）

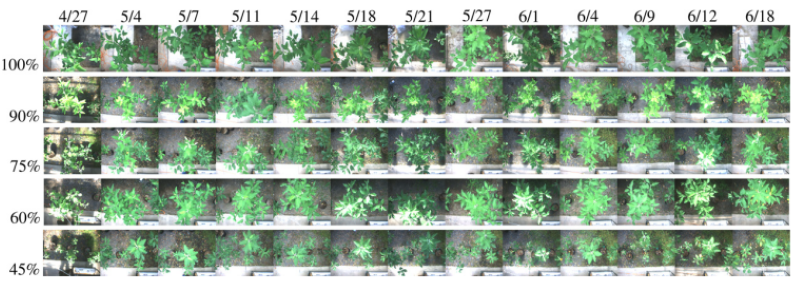

树苗水胁迫影响

说明：运用高光谱成像设备监测树苗不同时期受水胁迫的影响，为构建树苗定量灌溉做技术支撑。

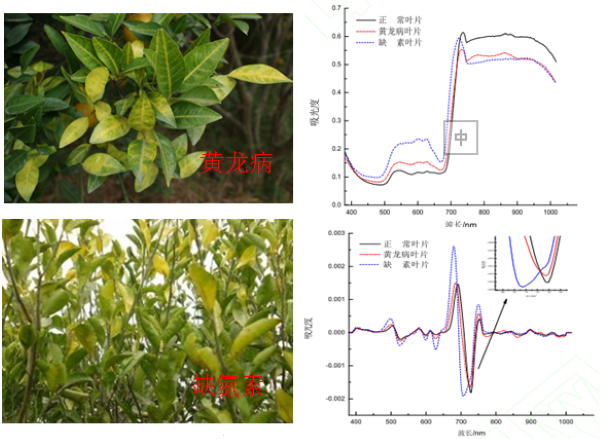

柑橘黄龙病检测

说明：从图中可知，从外表看，柑橘得了黄龙病和缺氮素，其叶片表现的颜色十分相近，用肉眼难以区分。正常和黄龙病叶片高光谱在540nm 处吸收峰存在着差异，黄龙病叶片吸光度稍微大些，主要原因可能是黄龙病会阻碍叶片在吸收水分，导致其含水率偏低。经1阶导处理后的正常、黄龙病和缺素3 类叶片在750nm 处正常与黄龙病吸光度明显不同。

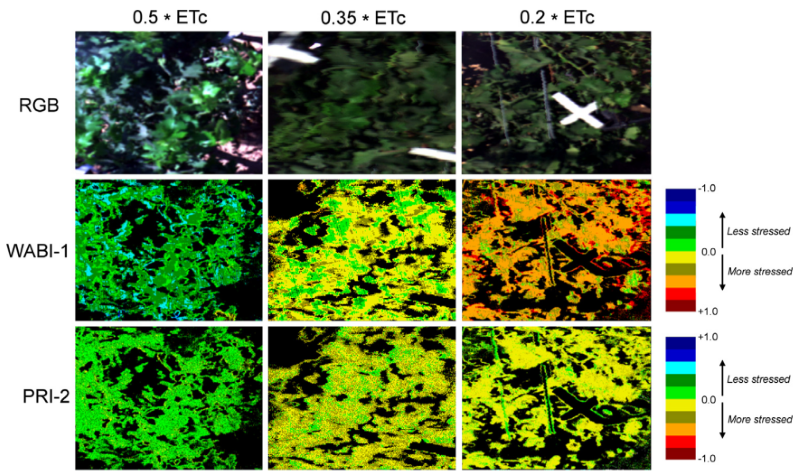

水分胁迫指数

说明：图为不同水灌溉下葡萄树叶片受水分胁迫的影响，其中WABI-1：水平衡指数；PRI-1：光化学反射指数；ETc：灌溉密度

壁画修复

说明：分别获取运用成像高光谱设备获取标准颜料和壁画颜料的反射光谱，然后利用光谱角填图（SAM）、波谱特征拟合分类法（SFF）及二进制编码（BE）对波谱进行匹配与相似性计算，得到一个 0—1 的匹配度分值，总分值越高，则相似性越好，是该颜料的可能性更大，最后根据检测结果模拟修复壁画。

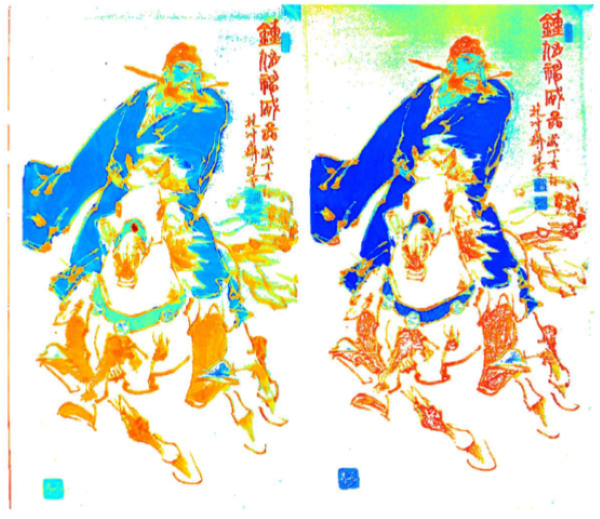

假                                                                                     真

“假”作为某艺术中心提供的采用先进复制技术制作的高仿复制品

依据光谱信息的主成份处理对比图

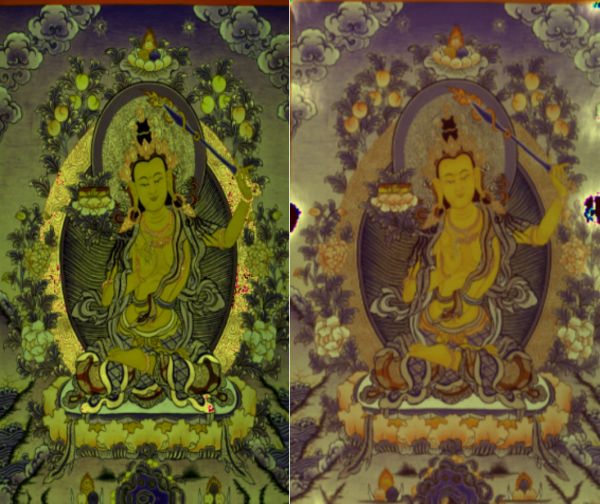

真唐卡                                                                                      假唐卡

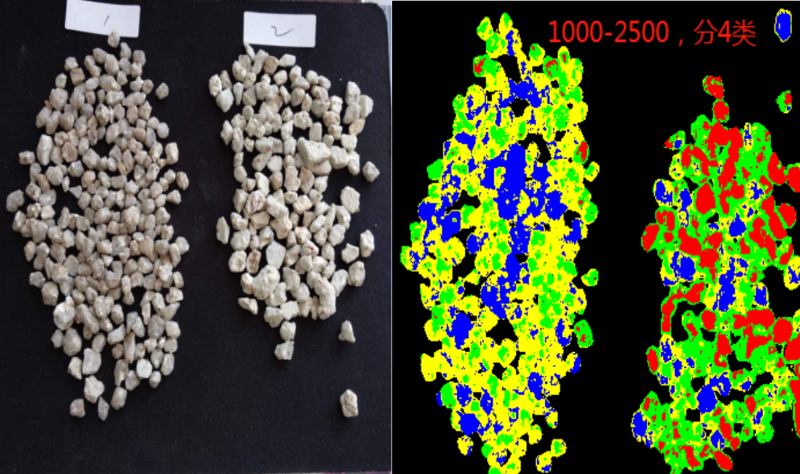

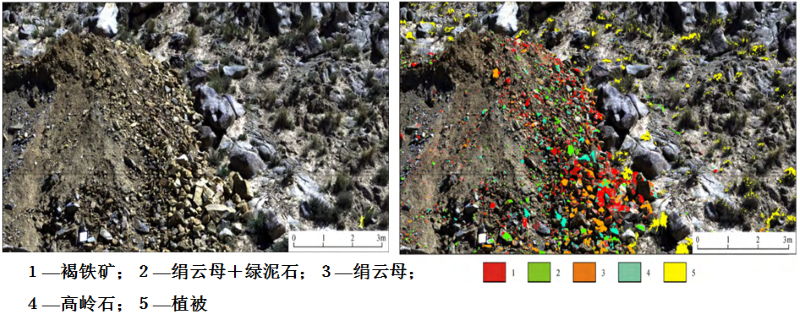

矿区矿物识别

说明：利用标准光谱库里的矿物光谱，运用光谱角匹配等方法对图像中的地物进行匹配，识别图像中地物的类别。
