GaiaSorter -Dual“盖亚”双相机全波段高光谱分选仪

GaiaSorter-Dual“盖亚”双相机全波段高光谱分选仪的标准配置针对大小为300mm ( 长)*300 mm ( 宽)*100 mm ( 高) 的物品的测量,光谱范围350nm~2500nm可同时搭载两套不同波段相机,采用上下分体设计,样品平移机构可更换为传送带装置,实现批量的连续量测。
Catalog Inquiry

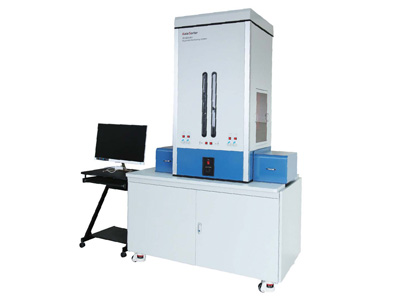

    GaiaSorter-Dual “盖亚”双相机全波段高光谱分选仪
    GaiaSorter-Dual “盖亚”双相机全波段高光谱分选仪的核心部件包括: 350~2500nm 全波段光谱范围的穹顶均匀光源、400~1000~2500nm 全波段光谱相机、大行程电控移动平台(或传送带)、标准线性透射光源、计算机及控制软件等部分。工作原理:通过光源照射在放置于电控移动平台(或传送带)上的待测物体(样品),样品的反射光通过镜头后,会被光谱相机捕获, 得到一维的影像以及光谱信息,随着电控移动平台(或传送带)带动样品连续运行,从而能够得到连续的一维影像以及实时的光谱信息,所有的数据被计算机软件所记录,最终获得一个包含了影像信息和光谱信息的三维数据立方体,数据在采集过程中,自动进行相机切换,自动进行平移台扫描速度切换, 数据独立保存和处理。通过对数据的分析,可进行针对果蔬的水分、糖酸度等内、外部信息以及其他类型物品(如塑料、烟草、岩石等)分级、分选所需信息的获取,并通过后续的控制开发,从而实现对物品的全自动化分选。
    “盖亚”双相机全波段高光谱分选仪系统优势
    1、配备全波段光谱相机(400nm-1000nm、900~1700或1000-2500nm)
    2、光谱相机类型、电控平移台扫描速度、文件保存路径等自动切换功能
    3、数据采集时实现相机的自动切换
    4、双相机数据文件的自动保存
    5、近红外相机噪声坏点修复功能
    6、自动光谱反射率校准

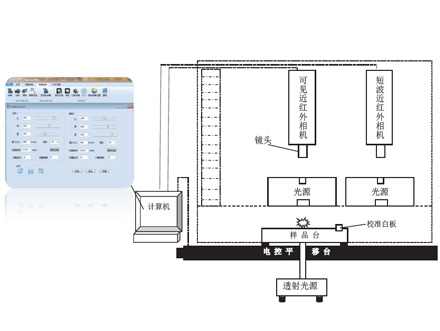

    “盖亚”双相机全波段高光谱分选仪结构示意图如下:
    GaiaSorter -Dual“盖亚”双相机全波段高光谱分选仪的标准配置针对大小为300mm ( 长)*300 mm ( 宽)*100 mm ( 高) 的物品的测量,光谱范围350nm~2500nm可同时搭载两套不同波段相机,采用上下分体设计,样品平移机构可更换为传送带装置,实现批量的连续量测。
    GaiaSorter-Dual可以搭载Image-λ“G”系列高光谱相机,也可搭载Gaiafield系列便携式高光谱相机,相机具体规格参见相关产品规格表。
    主机基本规格:

    GaiaSorter-Dual“盖亚”双相机全波段高光谱分选仪主机



    漫反射光源

    穹顶光源

    样品空间尺寸

    (长x宽x高,最大)

    300mm×

    300mm×

    100mm

    300mm×

    200mm×

    100mm

    样品台配置

    光学K9玻璃

    (透射测试)

    光学K9玻璃

    (透射测试)

    标准校准白板

    300mm×

    25mm×10mm

    300mm×

    25mm×10mm

    光照空间均匀性

    ≥90%

    ≥95%

    系统电源输入电压

    AC 220V ±10%

    AC 220V ±10%

    均匀光源额定工作电压

    DC12V

    DC12V

    光源额定总功率

    ~400W

    ~800W

    系统总功率

    ~500W

    ~1000W

    工作距离

    可调整范围

    100mm

    ~600mm

    200mm

    ~600mm

    样品台扫描行程*

    800mm

    800mm

    系统输出端口

    USB、网线、串口等

    USB、网线、串口等

    注*:工作距离调整范围为100mm~600mm,测试不同物体和使用不同款相机升降高度不一样;

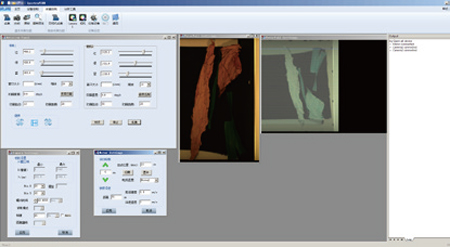

    双相机软件界面:

Test Data

More
  • 高光谱分选仪测试数据

    2017-09-15
    高光谱分选仪应用范围: 果蔬的水分、糖酸度、机械损伤、碰伤、内部腐败、变质、虫害以及肉类等畜产品的外物污染、残留骨头分选;果蔬的颜色、形状、大小分选;批量的异物检测; 垃圾分选;离线、在线机台相结合
